CQM3 塑殼斷路器
1 適用范圍
CQM3系列塑殼斷路器(以下簡稱斷路器)，是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓690V及以下(CQM3-63為400V)，額定工作電流至800A的電路中作不頻繁轉換及電動機保護之用。斷路器具有過載、短路保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分斷能力(Icu)的高低，分為L型(標準型)、M型(較高分斷型)二類。該斷路器具有體積小、分斷高、飛弧短(部分規格零飛弧)、抗振動等特點。
本斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。本斷路器具有隔離功能，其相應的符號為：

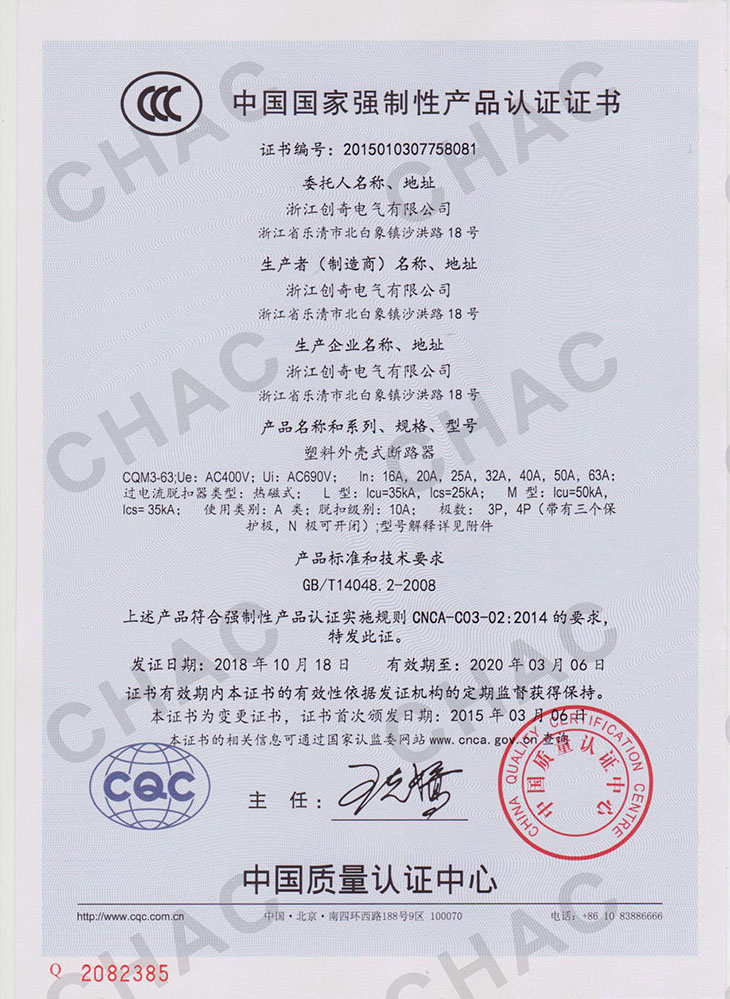

。斷路器符合GB/T14048.2標準要求。

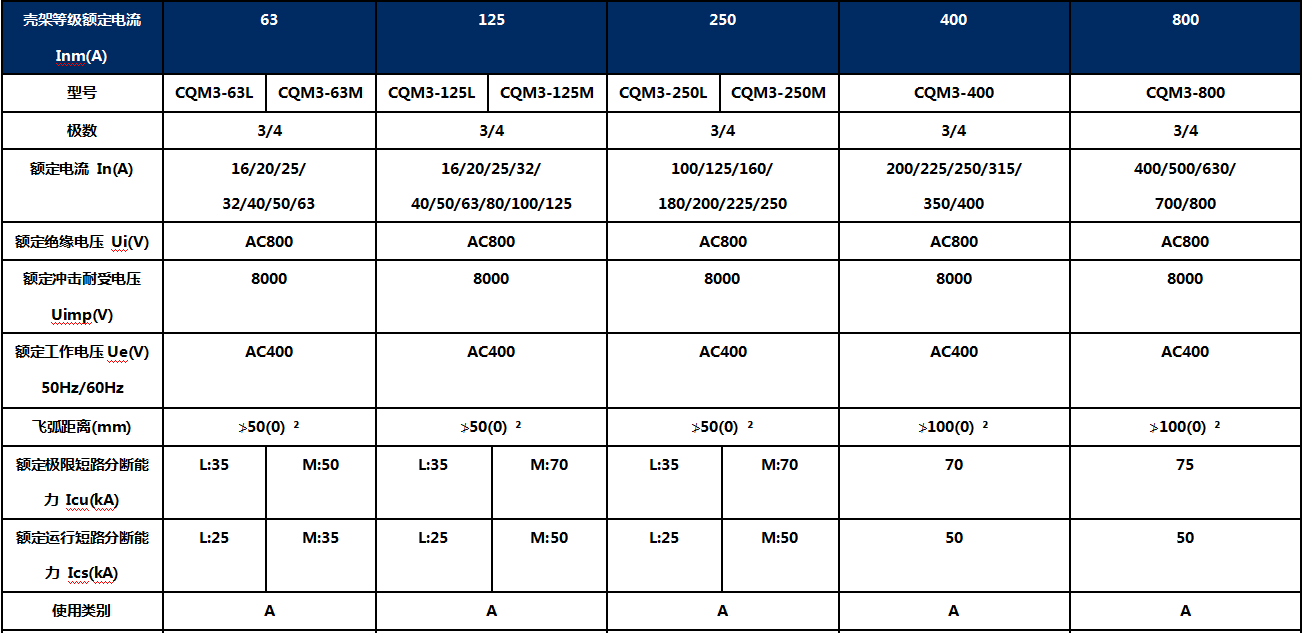

2 產品型號選型
舉例：如訂CQM3-125，標準型，三極，配電用，額定電流為50A并帶分勵脫扣器、板前接線2只，即寫為訂CQM3-125L/3310 50A，2只。
注：1: 根據GB14048.1術語“壽命”表示電器在修理或更換部件前完成的操作循環次數的概率。
2: 分別選裝高為4mm(CQM3-63L/M、)、6.2mmCQM3-100L/M)、7.5mm(CQM3-250L/M)、9.3mm(CQM3-400L/M、CQM3-630L/M)、 9.5mm(CQM3-800L/M)的零飛弧罩，實現零飛弧
| 型號 | 級數 | 外形尺寸 | 安裝尺寸 | |||||
| A | B | C | D | a | b | φd | ||
| CQM3-63 | 3 | 78 | 135 | 98.5 | 82 | 25 | 117 | 3.5 |
| 4 | 100 | 50 | ||||||
| CQM3-125 | 3 | 92 | 150 | 104 | 86 | 30 | 129 | 4.5 |
| 4 | 122 | 60 | ||||||
| CQM3-250 | 3 | 107 | 165 | 127 | 103 | 35 | 126 | 5 |
| 4 | 142 | 70 | ||||||
| CQM3-400 | 3 | 150 | 257 | 147 | 107 | 44 | 194 | 7 |
| 4 | 198 | 88 | ||||||
| CQM3-800 | 3 | 210 | 280 | 155 | 115.5 | 70 | 243 | 7 |
| 4 | 280 | 140 | ||||||
