CQB2LE-40 漏電保護斷路器
1 適用范圍
CQB2LE-40剩余電流動作斷路器 ( 以下簡稱斷路器 ) 主要用于交流50Hz， 額定工作電壓230V， 額定電流至40A及以下的線路中，額定運行短路分?jǐn)嗄芰Σ怀^(guò)3000A的配電線路中，作為過載短路和漏電保護用，亦可作為線路不頻繁通斷操作轉換之用。其主要功能是對有危險的人身觸電提供間接保護。當漏電動作電流I△n≤0.03A時，本漏電斷路器在其它保護措施失效時，也可以作為直接接觸的補充保護，但不能作為唯一的直接接觸保護。并可防止由于接地故障電流引起的電氣火災。本產品不能對兩極同時接觸被保護導線引起的觸電危險提供保護。
2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB2LE-40；
b)斷路器的極數，如1P+N；
c)斷路器的額定電流，如16A、20A、25A；
d)斷路器脫扣類型：Ｂ、Ｃ、Ｄ；
e)剩作電流：如30mA；
f)訂貨數量，如100臺。
如訂購CQB2LE-40 1P+N 30mA Ｃ16 100只
4 主要參數及技術性能

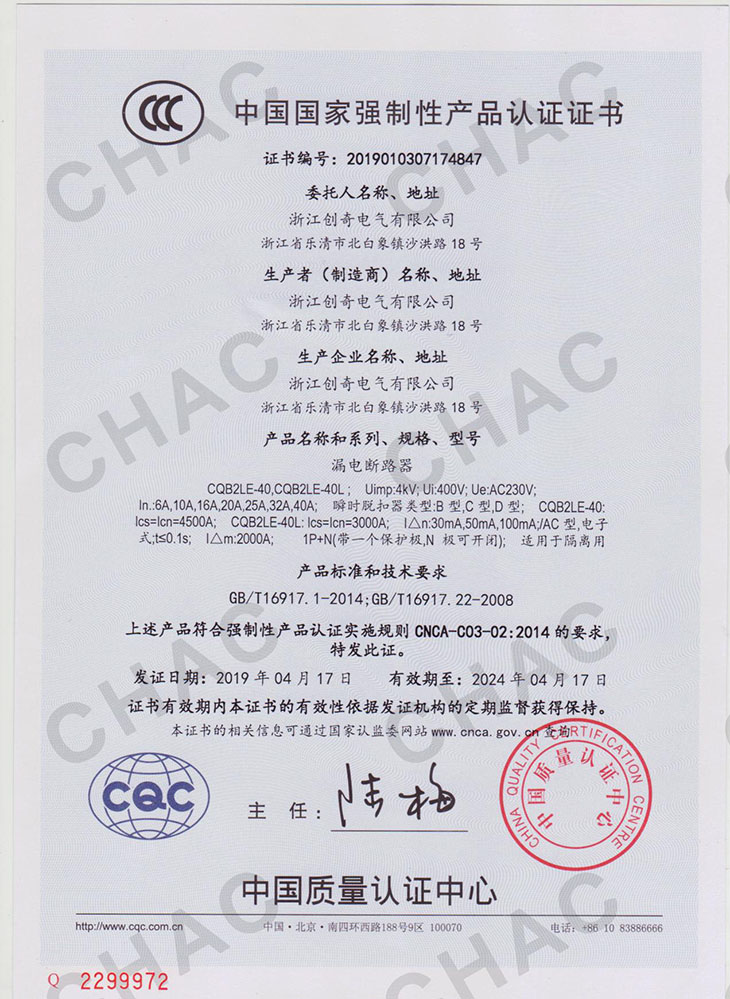

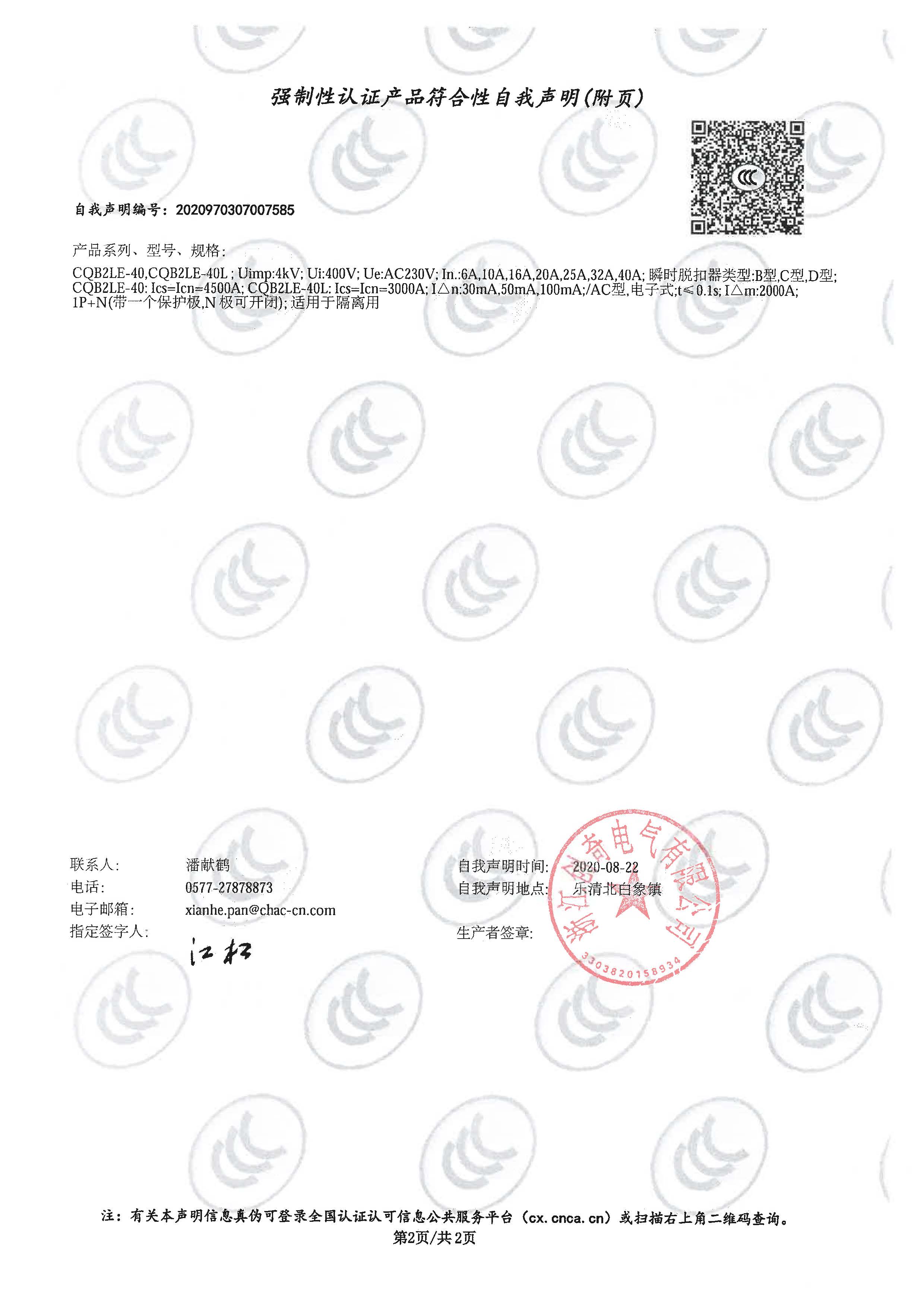

| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~ |
| 額定電流(A) | 6A、10A、16A、20A、25A、32A、40A |
| 額定頻率 | 50Hz / 60Hz |
| 極數 | 1P+N |
| 額定剩余動作電流lrn (mA) | 30mA |
| 額定剩余不動作電流lrno(mA) | 15mA |
| 額定短路分?jǐn)嗄芰cu(A) | 4500A |
| 額定剩余接通和分?jǐn)嗄芰r m(A) | 400A |
| 剩余電流動作分?jǐn)鄷r(shí)間 | ≤0.1s |
| 機械電氣壽命(次) | 4000 |
| 瞬時脫扣類型 | B 、 C 、 D |
| 連接導線(mm²) | 10mm² |
| 防護等級 | IP20 |
| 符合標準 | IEC61009-1 GB/T16917 . 1 |
| 認證 | CCC |

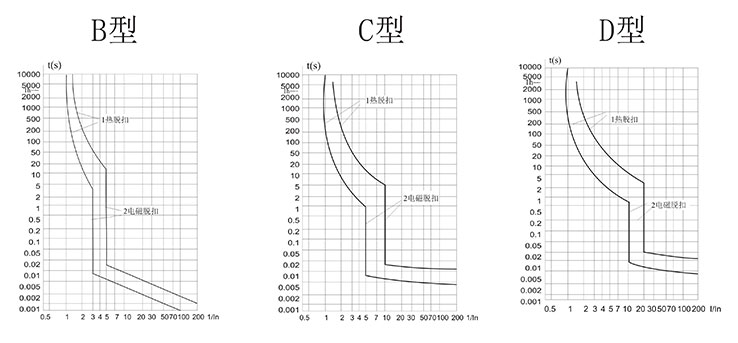

表2 過電流脫口特性(基座溫度30℃)
| 類別 額定電流(A) 起始狀態 試驗電流 規定時間 預期結果 備 注 | ||||||
| 延時 | ≤40 | 冷態 | 1.13In | ≤1h | 不脫扣 | |
| 延時 | ≤40 | 緊接上項試驗后 | 1.45In | ＜1h | 脫扣 | 電流在5s內穩定升至規定值 |
| 延時 | ≤32 | 冷態 | 2.55In | 1＜t＜60s | 脫扣 | |
| 延時 | 40 | 冷態 | 2.55In | 1＜t＜120s | 脫扣 | |
| 瞬時 | 所有值 | 冷態 | 3、5、10In | ≤0.1s | 不脫扣 | B、C、D型 |
| 瞬時 | 所有值 | 冷態 | 5、10、20In | ＜0.1s | 脫扣 | B、C、D型 |

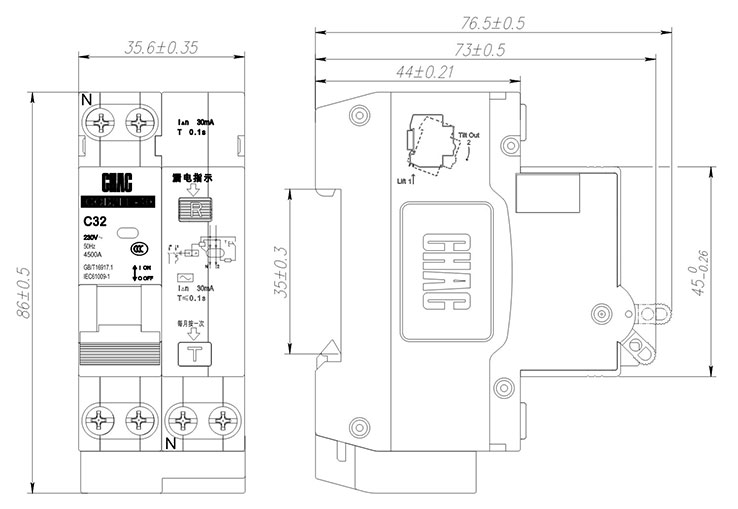

5 安裝條件
1 ．溫度濕度： -5 ℃~40 ℃;+25℃濕度不應高于95%；+40℃濕度不應高于50%
2 ．海拔高度： ≤2000m
3 ．污染等級： 2級
4 . 安裝類別： "Ⅱ"
5 ．安裝方式：采用TH35-7.5型鋼安裝軌安裝。
6 ．接線方式：用螺釘壓緊接線，扭緊力矩 1.5N.m
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
